3 AWG - buhhn qurilish simlari

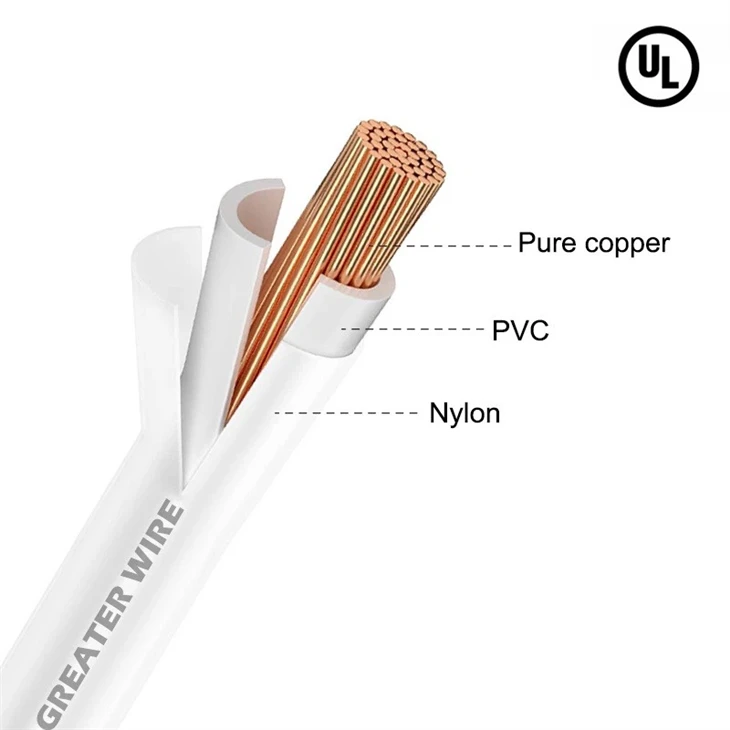

3 AWG yagona yadrosi - bu Zh bo'lgan sim joriy quvvatni sezilarli darajada talab qiladigan sektiruvlar uchun juda mos keladi. Ushbu simli yuqori sifatli elektr energiyasining yuqori sifatli misolkorlaridan foydalanadi. U issiqlikka chidamli PVX qatlamida, tashqi neylon ko'ylagi bilan himoyalangan va atrof-muhit omillariga chidamliligi bilan himoyalangan. Rang variantlari oq, sariq, to'q sariq va jigar rangga ega.

Ariza

3 AWG KBT (issiqlik yuqori issiqlikka chidamli nylon bilan qoplangan) kabel keng tarqalgan sim spetsifikatsiyasi juda katta oqimga ega va issiqlik chidamliligi bilan ishlatiladigan sim spetsifikatsiyasi. Bu binolar ichida elektr tarqalish tizimlari uchun mos. Sanoat muhitida u motorlar, generatorlar va boshqaruv panellari kabi elektr jihozlarini ulash uchun keng qo'llaniladi va yuqori harorat va hozirgi yuklarga bardosh bera oladi.

O'ziga xos xususiyat

• ul 83

• Qattiq yoki tiklangan yumshoq durang

• issiqlik va namlikga chidamli rangli polivinil xlorid (PVX) izolyatsiya

• Aniq neylon (poliamid) ko'ylagi bilan

• ul va BPS sertifikatlanishi

Sertifikatlash

ThhH / Thwn / Thwn -2 sim sertifikatlangan ul. UL belgisi shuni ko'rsatadiki, bizning mahsulotlarimiz qat'iy xavfsizlik standartlariga javob beradigan qat'iy sinov va baholashdan bosh tortgan.

Paket

THHN wire package

Ishlab chiqarish liniyasi

1
2. Har bir ishlab chiqarish bosqichida sifatli nazorat, shu jumladan elektr sinovi, izolyatsiya sinovlari, vizual tekshirish va o'lchovli o'lchashga ega.
3
4

Ish

thhn cable manufacturer

Sherik

greater wire Partner

TSS

1

Javob: 3 Awghhhhhh Wire 100 Ampni amalga oshirishi mumkin.

2. Savol: 3 AWG simlari nima uchun ishlatiladi?

Javob: 3 AWG simi - bu eng muhim elektr oqimlarini boshqarish qobiliyati tufayli turli xil dasturlarda ishlatiladigan ko'p qirrali va og'ir elektr kabelidir. Katta motorlar, generatorlar va transformatorlar kabi yuqori oqariya uskunalarini ulash uchun juda mos keladi. Va yuqori tender yorug'lik tizimlarini simlarini simlarini simlari, u erda yuqori oqim talab qilinadi.

3

A:

№3 3-ning tezkorligi izolyatsiya turi, atrof-muhit harorati va o'rnatish sharoitlari kabi omillarga asoslangan bo'lishi mumkin.

UNH uchun izolyatsiya: standart o'rnatish uchun (masalan, kondital yoki ochiq havo), 1-AWG Mis simlari odatda 100 amsning tezligiga ega. Ushbu qiymat 90 daraja (194 daraja F) ning harorat reytingini (NECA) amalga oshiradi.

Issiq teglar: Yagona Core 3 AWG elektrotexnik konsert sim, Xitoy yakka yadrosi 3 AWG elektrotexnika elektr energiyasi elektr ishlab chiqaruvchilari, etkazib beruvchilar, zavod

217

Neylon qadimiy issiqga chidamli issiqlikka chidamli issiqlikka chidamli elektr simlari (Thnh / {2}}). 600V. 90 daraja
Ishlovchilar hajmi		& Simning nominal diametri	Devor qalinligi		Taxminiy diametri	Minimal izolyatsiya qarshilik	* Uzunlik		Kabel nominal og'irligi
(mm)	(AWG)	(mm)	PVX (mm)	Neylon (mm)	(mm)	mō / km	90 daraja ho'l	90 daraja quruq	Kg / km
Qattiq							Tin	G'ayritabiiy
1.6 mm	14	1x1.60mm	0.4	0.10	2.60	130	35	35	22.62
2. 0 mm	12	1x2. 00 mm	0.4	0.10	3.00	110	40	40	33.57
2.6 mm	10	1x2.60mm	0.5	0.10	3.80	120	55	55	55.78
3.2 mm	8	1x3.20mm	0.8	0.13	5.06	120	75	75	88.33
Qaysar
2. 0 mm²	14/7	7/0.60	0.4	0.10	2.80	130	30	35	23.51
3.5 mm	12/7	7/0.80	0.4	0.10	3.40	110	35	40	39.12
5.5 mm	10/7	7/1.00	0.5	0.10	4.20	120	50	55	60.56
8. 0 mm²	8/7	7/1.20	0.8	0.13	5.46	120	65	75	91.95
...	6/7	7/1.60	0.8	0.13	6.66	100	95	105	151.77
22mmm	4/7	7/2.00	1	0.15	8.30	100	130	140	236.65
30 mm	2/7	7/2.30	1	0.15	9.20	100	160	170	306.50
38mmm²	1-19	19/1.60	1.3	0.18	10.96	100	185	195	409.82
50mmm²	1/0-19	19/1.80	1.3	0.18	11.96	100	220	235	509.05
60 mm.	2/0-19	19/2.00	1.3	0.18	12.96	80	250	260	618.96
80mm²	3/0-19	19/2.30	1.3	0.18	14.46	80	300	320	804.44
100mmm²	4/0-19	19/2.60	1.3	0.18	15.96	80	355	370	1013.94
125mmmmi	250 mkm	37/2.10	1.6	0.18	18.26	80	400	420	1296.37
150mmm²	300 mkm	37/2.30	1.6	0.20	19.70	80	440	475	1542.02
	350 mkm	37/2.47	1.6	0.20	20.90	60	505	523	1783.07
200mmm	400 mkm	37/2.60	1.6	0.20	21.80	60	540	570	1946.72
	500 mkm	37/2.95	1.6	0.20	24.25	60	620	655	2486.02
250mmm²	500 mkm	61/2.30	1.6	0.20	24.30	60	620	655	2437.34
	600 mkm	61/2.52	1.8	0.23	26.76	60	690	710	2995.93
325 mm	650 mkm	61/2.60	1.8	0.23	27.46	60	720	770	3191.58
	750 mkm	61/2.82	1.8	0.23	29.36	60	785	820	3719.63
400 mm	800 MCM	61/2.90	1.8	0.23	30.16	60	810	875	3927.55
500 mm	1000 mkm	61/3.20	1.8	0.23	32.86	60	930	995	4750.91
Ma'lumot standartlari: NEC, NEC (30 daraja haroratiga asoslangan)
