Quyosh kabellari fotovoltaik (PV) tizimlarining muhim tarkibiy qismi bo'lib, quyosh panellari tomonidan ishlab chiqarilgan elektr energiyasini invertorlar yoki boshqa qurilmalarga o'tkazish uchun javobgardir. 4 mm quyosh kabeli kabi to'g'ri kabel o'lchamini tanlash quyosh batareyasini o'rnatishda optimal ishlash, samaradorlik va xavfsizlikni ta'minlaydi. Ushbu maqola H1Z2Z2-K va PV{5}}F kabi texnik talablar, afzalliklar va tegishli standartlarga e'tibor qaratib, 4 mm quyosh kabeli mos keladigan stsenariylarni o'rganadi.

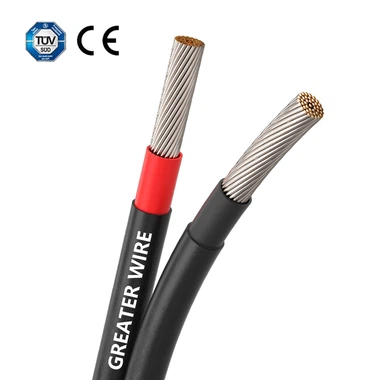

4 mm quyosh kabeli nima?
4 mm quyosh kabeli tasavvurlar maydoni 4 mm² bo'lgan fotovoltaik kabelga ishora qiladi. Odatda turar-joy va tijorat ilovalari uchun o'rta o'lchamdagi PV tizimlarida qo'llaniladi. Ushbu o'lcham ko'p qirrali va ko'plab quyosh qurilmalarining elektr talablarini qondirishga qodir.
4 mm quyosh kabellarining xususiyatlari:
Standart muvofiqlik:EN 50618 (H1Z2Z2-K) va TÜV (PV1-F) kabi fotovoltaik standartlarga muvofiq ishlab chiqarilgan.
Kuchlanish darajasi:Odatda 1.0 kV doimiy (PV{2}}F) yoki 1,5 kV doimiy (H1Z2Z2-K) gacha quvvatlanadi.
Haroratga chidamlilik:Ekstremal ob-havo sharoitlariga bardosh bera oladi, ish diapazonlari -40 darajadan +120 darajagacha.
UV qarshilik:Ajoyib UV himoyasi bilan tashqi makon uchun mo'ljallangan.
Chidamlilik:Aşınmaya, kimyoviy moddalarga va mexanik stressga chidamli.
Quyosh kabellari uchun standartlar: H1Z2Z2-K va PV1-F
H1Z2Z2-K:
Ilovalar:Uzoq umr va mustahkam xavfsizlik choralarini talab qiluvchi yuqori samarali tizimlar.
Kuchlanishi:1,5 kV gacha bo'lgan shaharni qo'llab-quvvatlaydi, bu uni kattaroq o'rnatish uchun mos qiladi.
Xususiyatlari:Yuqori issiqlik va mexanik xususiyatlar uchun o'zaro bog'langan polietilen (XLPE) izolyatsiyasi.
PV1-F:
Ilovalar:Kichik va o'rta PV tizimlarida keng qo'llaniladi.
Kuchlanishi:1.0 kV gacha doimiy to'lqinni qo'llab-quvvatlaydi, standart turar-joy tizimlari uchun javob beradi.
Xususiyatlari:Halojensiz, olovga chidamli materiallar xavfsizlik va ekologik muvofiqlikni ta'minlaydi.
4 mm quyosh kabelidan qachon foydalanish kerak?
4 mm quyosh kabelidan foydalanish to'g'risidagi qaror bir nechta omillarga, jumladan quvvat talablari, kabel uzunligi, tizim dizayni va atrof-muhit sharoitlariga bog'liq. Quyida ushbu kabel o'lchami eng mos keladigan stsenariylar keltirilgan:
1. O'rta o'lchamli PV tizimlari
4 mm quyosh kabeli o'rtacha energiya talabiga ega bo'lgan o'rta kattalikdagi turar-joy yoki tijorat quyosh qurilmalari uchun ideal. Ushbu tizimlar odatda kabelning quvvatiga mos keladigan kuchlanish darajasida ishlaydi.
Misollar:
3–10 kVt quvvatga ega uyning tomidagi quyosh tizimi.
Bitta ob'ektni quvvatlantiradigan kichik tijorat quyosh fermasi.
2. Qisqa va o'rta kabellar
4 mm² tasavvurlar maydoni sezilarli energiya yo'qotishlarisiz qisqa va o'rta kabellar uchun etarli o'tkazuvchanlikni ta'minlaydi.
Voltaj tushishini hisobga olish:
Samaradorlikni saqlash uchun kabelda kuchlanishning pasayishi 3% dan oshmasligi kerak. Oddiy 12V tizimida 15 metrgacha yoki 48V tizimda 30 metrgacha bo'lgan masofalar uchun 4 mm kabel mos keladi.
3. Panellar va invertorlar o'rtasidagi ulanish
4 mm quyosh kabeli quyosh panellarini invertorlarga ulash uchun tez-tez ishlatiladi, ayniqsa simli konfiguratsiyalarda. Oddiy ish sharoitida doimiy elektr tokining ishonchli uzatilishini ta'minlaydi.
Nima uchun 4 mm dan foydalaniladi?:
Iqtisodiy samaradorlik va samaradorlikni muvozanatlashtiradi.
Ko'pgina torli invertorlar uchun oqim o'tkazish qobiliyatiga javob beradi.
4. Standart PV tizimlari kuchlanish va oqim
Quyosh kabellari tizim kuchlanishi va oqimi asosida tanlanadi. Maksimal oqim 25A dan past bo'lgan tizimlar uchun standart sharoitlarda odatdagi oqim o'tkazuvchanligini hisobga olgan holda 4 mm² kabel kifoya qiladi.
H1Z2Z2-K va PV1-F muvofiqligi:
Ikkala standart ham ushbu xususiyatlarga ega tizimlarda 4 mm kabellardan foydalanishni qo'llab-quvvatlaydi, bu xalqaro xavfsizlik va ishlash ko'rsatkichlariga muvofiqligini ta'minlaydi.
5. Tashqi ilovalar
Quyosh qurilmalari ko'pincha kabellarni og'ir atrof-muhit sharoitlariga ta'sir qiladi. H1Z2Z2-K yoki PV1-F standartlari asosida ishlab chiqilgan 4 mm kabel ultrabinafsha nurlarga chidamliligi, termal barqarorlik va mexanik chidamlilikni ta'minlaydi, bu esa uni tashqi makon uchun mos qiladi.
Maxsus foydalanish holatlari:
Uyingizda quyosh panellari to'g'ridan-to'g'ri quyosh nuriga ta'sir qiladi.
Ochiq maydonlarda erga o'rnatilgan tizimlar.
6. Kichik o'rnatish uchun xarajatlarni optimallashtirish
Byudjetga asoslangan loyihalar uchun 4 mm quyosh kabeli ishlash va narxning yaxshi muvozanatini ta'minlaydi. Bu 6mm² yoki 10mm² kabi kattaroq kabellarga qaraganda arzonroq, lekin baribir kichikroq tizimlar talablariga javob beradi.
4 mm kabellar uchun H1Z2Z2-K va PV1-F o'rtasida qanday tanlash mumkin
4 mm quyosh kabelini tanlashda H1Z2Z2-K va PV{4}}F standartlari o'rtasidagi quyidagi farqlarni hisobga oling:
Tizim hajmi va kuchlanishi:
1,5 kV gacha doimiy kuchlanish talab qiladigan tizimlar uchun H1Z2Z2-K dan foydalaning.
PV{0}}F dan pastroq kuchlanish talabi bo'lgan tizimlar uchun (1,0 kV doimiy tokgacha) foydalaning.
Chidamlilik talablari:
H1Z2Z2-K kabellari yuqori mexanik va termal qarshilikka ega, bu ularni yuqori stressli muhitlar uchun yaxshiroq qiladi.
PV1-F kamroq talab qilinadigan ilovalar uchun javob beradi.
Muvofiqlik talablari:
Mosligini ta'minlash uchun quyosh qurilmalari uchun mahalliy qoidalar va standartlarni tekshiring.
4 mm quyosh kabellari uchun o'rnatish bo'yicha maslahatlar
Voltaj tushishini hisoblash:
Tizim samaradorligini oshirish uchun kabel uzunligi va tasavvurlar kuchlanish pasayishini minimallashtirishga ishonch hosil qiling.
To'g'ri izolyatsiya:
Tashqi makon uchun har doim ultrabinafsha nurlarga chidamli va ob-havoga chidamli izolyatsiyaga ega kabellardan foydalaning.
Xavfsiz ulanishlar:
Energiya yo'qotilishi yoki elektr xavfini oldini olish uchun tegishli ulagichlardan foydalaning.
Kabel himoyasi:
Jismoniy shikastlanishga moyil bo'lgan joylarda qo'shimcha o'tkazgich yoki simi tagliklarini ko'rib chiqing.
Muvofiqlik tekshiruvlari:
Kabellaringiz xavfsizlik va ishonchlilik uchun H1Z2Z2-K yoki PV1-F standartlariga javob berishiga ishonch hosil qiling.
