Quyosh energiyasi butun dunyo bo'ylab eng mashhur qayta tiklanadigan energiya manbalaridan biri bo'lib, uylar, korxonalar va hatto yirik sanoat ilovalari uchun elektr energiyasini ishlab chiqarishning barqaror usulini taklif etadi. Quyosh energiyasi tizimining samaradorligi turli omillarga, jumladan, komponentlarning sifati va o'rnatilishiga bog'liq. Ushbu komponentlar orasida quyosh kabeli va quyosh simi quyosh panellari tomonidan ishlab chiqarilgan elektr energiyasini inverterga, batareyani saqlashga yoki tarmoqqa to'g'ri uzatishni ta'minlashda muhim ahamiyatga ega.
Quyosh energiyasi tizimini o'rnatishda eng muhim qarorlardan biri bu ishlab chiqarilgan tokni boshqarish uchun to'g'ri quyosh kabelini tanlashdir. Bu bizni umumiy savolga olib keladi: 40 amper uchun qanday o'lchamdagi quyosh kabeli kerak?
Ushbu maqolada biz quyosh kabellari va quyosh simlarining har xil turlarini, to'g'ri kabel o'lchamini tanlashga ta'sir qiluvchi omillarni va 40-amperli yuk uchun mos sim o'lchamini qanday aniqlashni o'rganamiz.
Quyosh kabellari va quyosh simlarini tushunish
Kabel o'lchamlariga sho'ng'ishdan oldin, quyosh tizimidagi quyosh kabellari va quyosh simlarining rolini tushunish muhimdir.
Quyosh kabeli: Quyosh kabeli quyosh energiyasi tizimlarida foydalanish uchun maxsus mo'ljallangan elektr kabeli turidir. Quyosh kabellari odatda mis yoki alyuminiy o'tkazgichlar bilan ishlab chiqariladi va tashqi sharoitlarga, jumladan UV nurlanishiga, haddan tashqari haroratga va namlikka bardosh berish uchun o'zaro bog'langan polietilen (XLPE) yoki etilen tetrafloroetilen (ETFE) kabi bardoshli materiallar bilan izolyatsiyalanadi. Quyosh kabelining asosiy roli quyosh panellari tomonidan ishlab chiqarilgan elektr energiyasini tizimning boshqa qismlariga, masalan, invertorlar yoki batareyalarga uzatishdir.
Quyosh simi: Quyosh simi elektr tokini o'tkazuvchi kabel ichidagi o'tkazgichlarga ishora qiladi. Tel o'tkazuvchanligi yuqori bo'lgan mis yoki alyuminiydan tayyorlanishi mumkin, u kamroq o'tkazuvchan, lekin arzonligi tufayli ko'pincha katta kabel o'lchamlarida ishlatiladi. Simning o'lchami - yoki uning o'lchagichi - qancha elektr tokini xavfsiz olib o'tishini aniqlaydi. Masalan, kattaroq sim (kattaroq tasavvurlar maydoni bilan) ko'proq oqim o'tkazishi mumkin va undan kattaroq, kuchliroq quyosh qurilmalari uchun ishlatiladi.
Kabelning o'lchami nima uchun muhim?
Quyosh energiyasi tizimini loyihalashda quyosh kabelining to'g'ri o'lchamini tanlash bir necha sabablarga ko'ra juda muhimdir:
Joriy yuk ko'tarish quvvati (ampacity): Kabel va simning har bir turi ma'lum bir oqim o'tkazish qobiliyatiga ega, ko'pincha kuchlanish deb ataladi. Tizimingiz ishlab chiqaradigan oqimdan ko'ra ko'proq oqimga bardosh bera oladigan kabelni tanlash tizimning qizib ketmasdan samarali ishlashini ta'minlaydi. Misol uchun, agar sizning tizimingiz 40 amperlik oqim ishlab chiqarsa, sizga kamida 40 amperni xavfsiz ishlata oladigan kabel kerak.
Voltaj tushishi: kuchlanishning pasayishi elektr toki sim orqali uzoq masofaga o'tganda sodir bo'ladi. Masofa qanchalik uzoq bo'lsa, kuchlanish pasayadi, bu esa quvvat yo'qolishiga va samarasizlikka olib keladi. Telning o'lchami kuchlanishning pasayishiga ta'sir qiladi; katta kabellar kamroq kuchlanish pasayishiga duch keladi.
Xavfsizlik: Kabelning toʻgʻri oʻlchamini tanlash tizimingiz xavfsizligini taʼminlaydi. Oqim uchun juda kichik bo'lgan kabeldan foydalanish kabelning haddan tashqari qizib ketishiga olib kelishi mumkin, bu yong'in yoki elektr uzilishiga olib kelishi mumkin.
Tizimning uzoq umr ko'rishi: Yaxshi o'lchamdagi kabel eskirish va eskirishni kamaytiradi, qizib ketishni kamaytiradi va tizimning buzilmasdan uzoqroq ishlashiga yordam beradi.
40 amper uchun to'g'ri kabel hajmini aniqlash
40 amper uchun to'g'ri quyosh kabeli hajmini tanlash uchun kabelning materiali, izolyatsiya turi, kabel uzunligi, atrof-muhit harorati va tizim kuchlanishi kabi bir nechta omillarni hisobga olish kerak.
1. Supero'tkazuvchilar material: mis va alyuminiy
Quyosh simi o'tkazgichlari uchun eng ko'p ishlatiladigan materiallar mis va alyuminiydir. Ikkalasining ham afzalliklari va kamchiliklari bor.
Mis: Mis o'tkazgichlar alyuminiyga nisbatan yuqori o'tkazuvchanlikka ega, ya'ni ular bir xil o'lchamdagi sim uchun ko'proq oqim o'tkazadi. Mis kabellar samaraliroq va kamroq qarshilikka ega, bu esa masofadan kamroq energiya yo'qotilishiga olib keladi. Mis kabellar odatda kichikroq quyosh tizimlarida ishlatiladi va alyuminiy kabellardan qimmatroqdir.
alyuminiy: Alyuminiy o'tkazgichlar misga qaraganda kamroq samarali, ammo ular arzonroq va engilroq. Xuddi shu oqim o'tkazuvchanligi uchun alyuminiy sim misga qaraganda kattaroq (kattaroq tasavvurlar maydoniga ega) bo'lishi kerak. Alyuminiy kabellar ko'pincha katta quyosh tizimlarida yoki uzoq kabellar uchun ishlatiladi, chunki ular xarajat va ishlash o'rtasida yaxshi muvozanatni ta'minlaydi.
40-amperli yuk uchun mis odatda yaxshi oʻtkazuvchanligi va samaradorligi tufayli afzalroq material hisoblanadi. Biroq, alyuminiy kabellar xarajatlarni kamaytirish uchun kattaroq kabel o'lchamlari uchun ishlatilishi mumkin, ammo sim o'lchamini oshirish kerak bo'ladi.
2. Kabel izolyatsiyasi va harorat ko'rsatkichi
Sim atrofidagi izolyatsion material kabelning oqim o'tkazish qobiliyatiga va uning atrof-muhit sharoitlariga bardosh berish qobiliyatiga ta'sir qiladi. Quyosh kabellari uchun umumiy izolyatsiya materiallari quyidagilarni o'z ichiga oladi:
O'zaro bog'langan polietilen (XLPE): XLPE mukammal haroratga chidamliligi tufayli quyosh kabellari uchun keng qo'llaniladi, ko'pincha 90 darajagacha bo'lgan haroratlarda foydalanish uchun baholanadi.
Etilen tetrafloroetilen (ETFE): ETFE quyosh kabellarida ishlatiladigan yana bir keng tarqalgan izolyatsiya materiali bo'lib, UV nurlanishiga va yuqori haroratlarga mukammal qarshilik ko'rsatadi. ETFE kabellari juda bardoshli va tashqi makon uchun mos keladi.
Izolyatsiya materialining harorat ko'rsatkichi kabelning qancha tokni xavfsiz olib o'tishini aniqlaydi. Kabel atrofidagi muhit harorati yuqori bo'lsa (masalan, 40 daraja yoki undan yuqori), kabelning quvvati pasayadi. Bunday hollarda issiqlikni qoplash uchun siz qalinroq izolyatsiyaga ega kabeldan foydalanishingiz yoki sim o'lchamini oshirishingiz kerak bo'lishi mumkin.
3. Tizim kuchlanishi
Quyosh tizimining kuchlanish darajasi ham zarur kabel hajmiga ta'sir qiladi. Past kuchlanishli tizimlar (masalan, 12V, 24V) bir xil oqim uchun qalinroq kabellarni talab qiladi, yuqori kuchlanishli tizimlar (masalan, 600V yoki 1000V) quyi oqim talablari tufayli bir xil oqim uchun kichikroq kabellardan foydalanishga imkon beradi.
Umuman olganda, yuqori voltli tizimlar uchun quyosh kabellari diametri kichikroq bo'ladi, chunki tizim tomonidan tortilgan oqim pastroq, past kuchlanishli tizimlar esa yuqori oqimni boshqarish uchun kattaroq kabellarni talab qiladi.
4. Kabel uzunligi
Kabelning uzoqroq ishlashi yuqori qarshilik va kuchlanish pasayishiga olib keladi, bu esa samarasizlik va quvvat yo'qotilishiga olib kelishi mumkin. Buni kamaytirish uchun siz kattaroq foydalanishingiz kerakquyosh kabeli. Quyosh panellari majmuasidan inverter yoki akkumulyator batareyasigacha bo'lgan masofa qanchalik uzoq bo'lsa, kuchlanish pasayishini kamaytirish va tizimning optimal ishlashini ta'minlash uchun sim qalinroq bo'lishi kerak.
Agar masofa nisbatan qisqa bo'lsa (masalan, 10 metrdan kam), 40A yuk uchun 4mm² yoki 6mm² mis kabel etarli bo'lishi mumkin. Biroq, uzoqroq masofalar uchun (10 metrdan ortiq) kuchlanish pasayishi ta'sirini kamaytirish uchun 10 mm² yoki 16 mm² kabi qalinroq kabel kerak bo'lishi mumkin.
5. Voltaj tushishini hisoblash
Tizimning samarali ishlashini ta'minlash uchun siz kuchlanishning pasayishini hisobga olishingiz kerak. Umumiy qoida - turar-joy tizimlari uchun kuchlanishning pasayishini 3% dan past saqlash. Tegishli kabel hajmini hisoblash uchun siz kabelning uzunligini va oqimni hisobga olishingiz kerak. Mana oddiy ko'rsatma:
Mis kabellar uchun: 6 mm² mis quyosh kabeli minimal kuchlanish pasayishi bilan 10 metrgacha bo'lgan masofalarda 40 amper quvvatga ega. Uzoq masofalar uchun kuchlanishning haddan tashqari pasayishini oldini olish uchun 10 mm² yoki 16 mm² mis kabeldan foydalanishingiz kerak bo'lishi mumkin.
Alyuminiy kabellar uchun: Alyuminiy kabellar bir xil oqimni o'tkazish uchun kattaroq tasavvurlar maydonini talab qiladi. Shunga o'xshash masofadagi 40A yuk uchun 10 mm² alyuminiy kabel kerak bo'lishi mumkin.
40A yuk uchun umumiy kabel o'lchamlari
40-amperli yuk uchun, odatda, kuchlanish pasayishini minimallashtirgan holda oqimga bardosh bera oladigan quyosh kabeli kerak. Quyida umumiy kabel o'lchamlari keltirilgan:

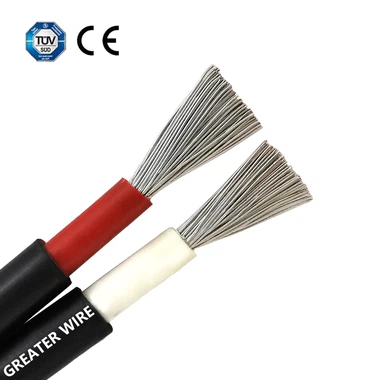

Mis kabel (6 mm²): Bu qisqa va o'rta kabel liniyalarida (10 metrgacha) 40A yuklari uchun eng keng tarqalgan o'lchamdir. Mis kabellari yuqori samarali va past qarshilikka ega, bu ularni turar-joy tizimlariga moslashtiradi.
Mis kabel (10mm²): Kabelning uzoqroq ulanishi uchun (10 metrdan ortiq) yoki tizim yuqori kuchlanishda ishlayotgan bo'lsa, 10 mm² mis quyosh kabeli talab qilinishi mumkin. Bu oqimning haddan tashqari kuchlanish pasayishisiz samarali harakatlanishini ta'minlaydi.
Alyuminiy kabel (10 mm² dan 16 mm² gacha): Alyuminiy kabellar arzonligi sababli kattaroq tizimlar yoki uzoqroq masofalar uchun ishlatiladi, lekin ular mis bilan bir xil oqimni boshqarish uchun katta diametrlarni talab qiladi. 40A yuk uchun odatda 10 mm² dan 16 mm² gacha bo'lgan alyuminiy kabel etarli.
