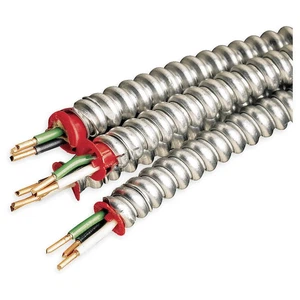

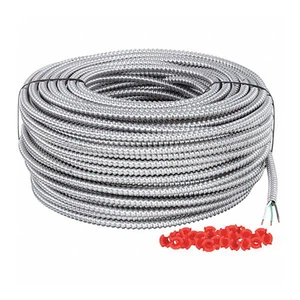

MC kabeli - bu elektr tarmog'iga, boshqaruv liniyalari, boshqaruv liniyalari va yong'in signalizat tizimlari bilan o'ralgan konduktor bilan o'ralgan konduktorli konduktor bilan kabelning bir turi. AC (zirhli) kabellar, metall qishdaMC kabeliikkala uskunani yerga tutashgan o't himoyachilari va alohida yoki izolyatsiyalangan matoli simlar sifatida xizmat ko'rsatishlari mumkin. Uning asosiy xususiyatlariga quyidagilar kiradi: 1. Chidamlilik: alyuminiy yoki po'lat shkurlar qo'shimcha mexanik himoya qiladi. 2. Oson o'rnatish: qo'shimcha munosib vositalar yoki qahvaishlar talab qilinmaydi.
MCning har xil turlarida har bir o'tkazgich elektr tarmog'ini elektr o'rnatish va texnik xizmat ko'rsatish paytida sim funktsiyasini tez va aniq identifikatsiya qilishni ta'minlash uchun ma'lum bir rang bilan kodlangan.MC simini misol sifatida qabul qilish, masalan, MC kabellariga standart rang kodlash talablarini batafsil tasvirlab bering
1. 12 2 MC MC MC kabelini kodlash
12 2 MC kabellari odatda 120V yoki 277v liniyalar uchun ishlatiladi, odatda rozetkalari va yoritish moslamalari bilan. Unda ikkita 12 o'lchovli simlar (AWG) va yalang'och yoki yalang'och eritmali sim mavjud. Standart rang kodlash quyidagicha:
Qora (issiq 1): elektr tarmog'iga ulangan asosiy sim, asosiy faza simlari.
Neytral: neytral sim aylanishni tugatadi.
Yashil yoki yalang'och mis (zamin): tuman himoyasini ta'minlaydigan ma er osti simlari.
Bir fazali 120V yoki 277V ilovada, qora simlar odatda tuman buzgichlar bilan bog'lanadi, oq simlar yuklash zalining neytral tomoniga ulanadi, va ochilgan yoki yashil sim elektr tizimining xavfsizligini ta'minlash uchun asoslanadi.
2. 12 3 MC MC kabelini kodlash
12 3 MC kabellari 208V, 240V yoki 480V yoki mustaqil almashtirishni talab qiladigan yagona fazali 120V zanjirlari uchun mos keladi. Masalan, uch faza quvvatidan foydalanganda, 12 3 MC kabellaridan foydalanganda, bir nechta chiroqlarni boshqarish uchun ishlatilishi mumkin. Rang kodlash quyidagicha:
Qora (issiq 1): Asosiy liniya.
Qizil (issiq 2): Ikkinchi bosqichli sim, 240V uskunasi yoki ikki bosqichli stillar uchun javob beradi.
Neytral: neytral sim.
Yashil yoki yalang'och mis (zamin): Mandakli sim.
120V qatorlarida ishlatilganda, qora va qizil simlar ikkita mustaqil yukni boshqarish uchun turli xil kalitlarga ulanishi mumkin. 240V qatorlarda ishlatilganda, qora va qizil simlar l1 va L2 ga mos ravishda ikki bosqichli elektr ta'minotini ta'minlaydi.
3. 12 4 MC MC kabelini kodlash
12 4 MCK kabellari asosan 3- fazasi 208V, 240V yoki 480V elektr ta'minoti tizimi yoki ko'prikli kommunal boshqaruv sektori uchun ishlatiladi. Rang kodlash quyidagicha:
Qora (issiq 1): birinchi faza issiq liniyasi.
Qizil (issiq 2): Ikkinchi bosqichli liniya.
Ko'k (issiq 3): Uchinchi bosqichli sim.
Neytral: neytral sim.
Yashil yoki yalang'och mis (zamin): Mandakli sim.
Ushbu konfiguratsiya, ayniqsa, tijorat va sanoat muhitida, masalan, uch fazali motorlarga yoki ko'p qavatli binolarda liftni boshqarish tizimlari uchun keng tarqalgan. Qora, qizil va ko'k rangli simlar A, B, C kuchlanishining uch fazali yuklarni, masalan, motorlar yoki HVAC uskunalarida muvozanatli yuklarni taqsimlashni ta'minlaydi.
4. 12 5 MC mc kabelini shakllantirish
125 MC simi keyinchalik 3-} fazasi, favqulodda yorug'lik tizimlari yoki HVACni boshqarish kabi murakkab elektr tizimlari uchun mos keladigan qo'shimcha jonli simni yanada oshiradi. Rang kodlash quyidagicha:
Qora (issiq 1): birinchi faza issiq liniyasi.
Qizil (issiq 2): Ikkinchi bosqichli liniya.
Ko'k (issiq 3): Uchinchi bosqichli sim.
Apelsin (ajratilgan zamin): izolyatsiya erishi uchun sim (sezgir uskunalar uchun ishlatiladi).
Neytral: neytral sim.
Yashil yoki yalang'och mis (zamin): Uskunalarni eritish simlari.
Orange simlari odatda eritadigan er osti tizimlari (IG) tizimlari uchun ishlatiladi va elektr jihozlari va kompyuter serverlari, elektr shovqiniga sezgir bo'lgan muhit uchun ishlatiladi. Ushbu konfiguratsiya elektr energiyasini elektromagnit shovqin ta'sir ko'rsatmasligi va quvvat sifatini yaxshilaydi.
5
14 2 Yashil signal signal pabeli yong'in signalizat tizimlari uchun maxsus ishlab chiqilgan va Yong'inni himoya qilish sxemalari bo'yicha NEC 760 bo'limining talablariga javob beradi. Yong'in signal signalining yuqori ishonchlilik talablari tufayli, uning ranglarini kodlash oddiy MC mc kabellaridan farq qiladi:
Qizil (fplrning quvvat zimasi): yong'in signal signali uzatish liniyasi (odatda yashaydi).
Qora (qaytarish davri): simlarni bog'laydigan simlar.
Yashil yoki yalang'och mis (zamin): Mandakli sim.
Ba'zi maxsus dasturlarda 14 2 YANGILIK signal signallari kabeli qizil va oq rangda sozlanishi mumkin:
Qizil signal signalini uzatish liniyasini anglatadi.
Oq neytral liniya yoki qaytarish signal chizig'ini anglatadi.
Ushbu konfiguratsiya yong'inga qarshi signal shoxlari, sigirlar, favqulodda yorug'lik va tutun detektorlari kabi qurilmalar uchun mos.
AhamiyatiMC kabeliRangni kodlash
MC kabellarining ranglarni kodlashni to'g'ri aniqlash quyidagi jihatlar uchun juda muhimdir:
Xavfsizlik: simdagi xatolarni qisqa muddatli ohanglar, elektr toki urishi yoki yong'inlarini keltirib chiqarishni oldini oladi.
Muvofiqlik: NEC, balki mahalliy qurilish qoidalariga muvofiqligini ta'minlash.
Ta'mirlash qulayligi: bu texniklarni sektqozkalarni tezda aniqlash va muammolarni bartaraf etish vaqtini kamaytirishga yordam beradi.
Tizimga muvofiqlik: turli xil kuchlanish darajalarining, fazalar va maqsadlar uchun simlar foydalanish uchun chalkashliklarga ishonishiga ishonch hosil qiling.
