Quyosh energiyasini loyihalashda, suvli qatnovni inverterning imkoniyatlari bilan muvozanatlash uchun juda muhimdir. Inverterga juda ko'p quyosh panellarini ulash samarasiz, tizimning pasayishi yoki hatto shikastlanishga olib kelishi mumkin. Ushbu maqolada tikuv panellari bilan haddan tashqari yuklanganda, u quyosh panellari va samarali tizimni saqlashda quyosh panellari va quyosh simlari roliga e'tibor qaratilganda nima sodir bo'ladi.
Quyoshni inverter imkoniyatlarini tushunish
Quyosh inverteri quyosh panellari tomonidan ishlab chiqarilgan to'g'ridan-to'g'ri oqim (DC) elektr energiyasini uylar va korxonalarda ishlatiladigan o'zgaruvchan tok (AC) elektr energiyasiga aylantiradi. Har bir inverter 5 kVt yoki 10 kVt kabi nominal quvvatga ega bo'lib, u ishlay oladigan va samarali o'zgartira oladigan maksimal doimiy quvvat miqdorini ko'rsatadi.
Agar ulangan quyosh panellarining umumiy quvvati inverter quvvatidan oshsa, tizim quyidagi muammolarga duch kelishi mumkin:
Quvvat chiqishini kesish: Panellar ko'proq quvvat ishlab chiqarsa ham, inverter o'z chiqishini nominal quvvatiga cheklaydi.
Haddan tashqari qizg'inlik: Imkoniyatidan ortiq uzluksiz ishlash qizib ketishga olib kelishi, samaradorlik va xizmat muddatini qisqartirishi mumkin.
Mumkin bo'lgan zarar: Uzoq muddatli ortiqcha yuklanish inverterning ichki qismlariga zarar etkazishi mumkin.
Bekor qilingan Kafolat: Ko'plab inverter kafolati ortiqcha yuk tufayli etkazilgan zararni qoplamaydi.

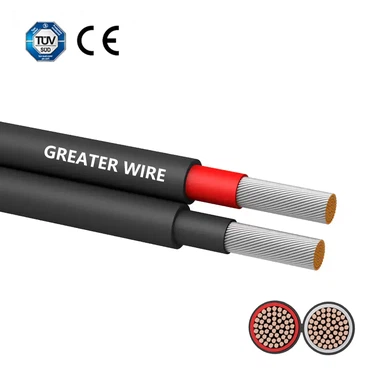

Quyosh kabellari va quyosh simlari: muhim rol
Quyosh tizimining samaradorligi va xavfsizligi quyosh kabellari va simlarini to'g'ri tanlash va o'rnatishga katta bog'liq. Ko'pgina quyosh panellari inverterga ulanganda, joriy va kuchlanish ushbu komponentlarni qo'shimcha xavf ostiga qo'yishi mumkin.
Asosiy fikrlar:
Joriy reyting: Quyosh kabellari va simlar katta oqimlar tomonidan ishlab chiqarilgan oqimlar uchun baholanishi kerak.
Voltaj reytingi: Quyosh kabellari va simlarining kuchlanish reytingi bo'yicha baholash imtiyozlar etishmovchiligini keltirib chiqarishi mumkin, bu esa elektr shorti yoki yong'inlarga olib kelishi mumkin.
Harorat effektlari: Haddan tashqari yuklangan kabellar haddan tashqari qizib ketishi, ularning izolatsiyasini yomonlashishi va xavfsizlikka xavf tug'dirishi mumkin.
Voltaj tushishi: Uzunroq yoki noto'g'ri o'lchamdagi kabellar kuchlanishning sezilarli darajada pasayishiga olib kelishi mumkin, bu esa tizim samaradorligini pasaytiradi.
Haddan tashqari yuklangan invertorlarda quvvatni kesish
Agar kattaroq quyosh massivi ulangan bo'lsa, inverter kuchni qisish bilan ishlaydi, bu erda hosilni maksimal darajada baholash qobiliyatini cheklaydi. Masalan:
7 kVt quyosh panellariga ulangan 5 kVt quvvatga ega inverter ortiqcha quvvatni yo'qotib, 5 kVt quvvatga ega bo'ladi.
Bu to'g'ridan-to'g'ri inverterga bevosita zarar bermasa, u energiya ishlab chiqarish quvvatiga ega va tizimning samaradorligiga olib kelishi mumkin.
Quyosh kabellari va simlarining kesishdagi roli:Quvvatni kesish vaqtida quyosh kabellari va simlari hali ham katta o'lchamdagi massivdan inverterga yuqori oqimlarni o'tkazishi mumkin. Agar ular ushbu oqimlar uchun to'g'ri baholanmagan bo'lsa, haddan tashqari issiqlik va energiya yo'qotilishi mumkin.
Ortiqcha yuklash va kabelni tanlash
Agar inverter juda ko'p quyosh panellari bilan haddan tashqari yuklangan bo'lsa, to'g'ri kabel tanlash yanada muhimroq bo'ladi. Xatarlarni minimallashtirish uchun quyosh kabellari va simlarini qanday tanlash va o'rnatish kerak:
Kabel o'lchamlari:
Joriy salohiyat: Quyosh batareyasi tomonidan ishlab chiqarilgan maksimal oqimdan oshib ketadigan quvvatga ega kabellardan foydalaning. Katta o'lchamli massivlar uchun bu qalinroq kabellardan foydalanishni anglatishi mumkin (mis yoki alyuminiy uchun pastroq AWG raqamlari).
Kuchlanish reytingi: Kabellar sim konfiguratsiyasining umumiy kuchlanishiga bardosh bera olishiga ishonch hosil qiling.
Yugurish uzunligi: Uzunroq kabelning kuchlanishiga olib keladi, kuchlanish tomchilariga olib keladi. Kattalashtirilgan qatorlar yuqori oqimlar tufayli bu masalani yanada kuchaytiradi.
Izolyatsiya sifati: Yuqori sifatli, UB chidamli va ob-havoga chidamli izolyatsiya quyosh kabellari uchun zarurdir. Ortiqcha yuklangan tizimlar issiqlik hosil qilishi mumkin, shuning uchun yuqori haroratli qarshali kabellar kerak.
Ulagichlar reytingi: Tizimda ishlatiladigan ulagichlar arking yoki muvaffaqiyatsizlikka yo'l qo'ymaslik uchun katta massivning yuqori va kuchlanishiga mos kelishini ta'minlash.
Elektr xavfsizligi xavfini
Quyosh kabellari va simlarini yangilamasdan, inverterga juda ko'p quyosh panellarini ulash:
Haddan tashqari qizib ketish: Yuqori oqimlar izolyatsiyani eritib, haddan tashqari qizdirishga olib kelishi mumkin.
Yong'in xavfi: Haddan tashqari yuklangan simlar elektr yong'inlari xavfini oshiradi.
Elektr yoyi: Noto'g'ri ulanishlar yoki etarli darajada kabel reytinglari xavfli eksklyuziv bo'lishiga olib kelishi mumkin.
Amaliy misol
Keling, haddan tashqari yuklangan tizimda quyosh kabellari va simlarining ahamiyatini ko'rsatadigan misolni ko'rib chiqaylik:
Quyosh massivi: 20 ta panel, har biri 400 Vt quvvatga ega (jami 8 kVt).
Versi: 6 kVt quvvatga ega.
Kabel o'lchamlari:
Kutilayotgan ko'rsatkich: 8kw {{2} \=20 A8KW {{8} =20 a.
Voltaj: 400V400V400V.
Ushbu stsenariyda:
Oddiy sharoitlarda standart 10 AWG mis sim (~ 30A uchun baholangan) etarli bo'lishi mumkin.
Agar tizim tez-tez haddan tashqari yuklansa, oqim simning xavfsiz quvvatidan yuqoriga ko'tarilishi mumkin, masalan, 8-AWG kabi qalinroq simlarga yangilanishni talab qiladi.
Muammolarning oldini olish bo'yicha eng yaxshi amaliyotlar
Haddan tashqari ortiqcha ishlov berishdan saqlaning:
O'rnatish qobiliyatining 10-20 foizi ichida quyosh paneli vatotini saqlang.
Inverter ishlab chiqaruvchisining katta o'lchamlarga oid ko'rsatmalarini tekshiring.
To'g'ri baholangan quyosh kabellaridan foydalaning:
Etarli quvvat va kuchlanish ko'rsatkichlariga ega kabellarni tanlang.
Mahalliy elektr qoidalariga muvofiqligini ta'minlang.
Tizim komponentlarini yangilash:
Bo'lagichlar, sigorta va oshqozonni ishlab chiqarish moslamalari kattalashtirilgan massivlar uchun baholanadi.
Haddan tashqari o'lchamlar xavfsiz chegaralardan sezilarli darajada oshsa, inverterni yangilashni o'ylab ko'ring.
Tizim ish faoliyatini nazorat qilish:
Quvvat chiqishini kuzatish va qizib ketish yoki kuchlanish pasayishini aniqlash uchun monitoring vositalaridan foydalaning.
Doimiy ravishda kiyish yoki haddan tashqari qizdirish uchun quyosh kabellari va simlarini tekshiring.
Kafolat va sug'urtaga ta'siri
Inverterni ortiqcha yuklash uning kafolatini bekor qilishi mumkin, bu esa ta'mirlash yoki almashtirish xarajatlari uchun javobgarlikni qoldirishi mumkin. Bundan tashqari, noto'g'ri o'lchamdagi quyosh kabellari va simlari elektr kodlarini buzishi mumkin, bu yong'in yoki boshqa shikastlanish holatlarida sug'urta qoplamasini bekor qilishi mumkin.
