control wire

HAQIQIY MAHSULOT

switchboard wire

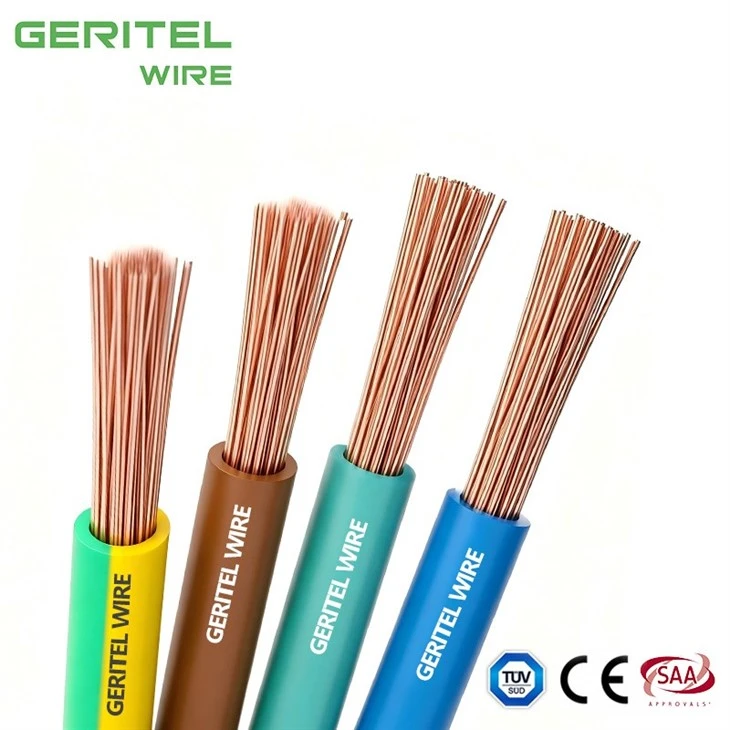

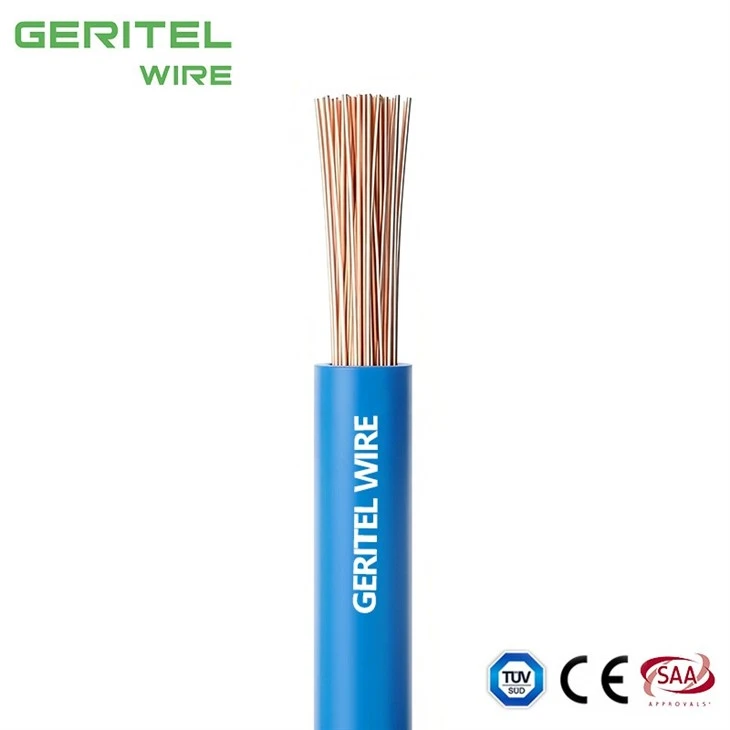

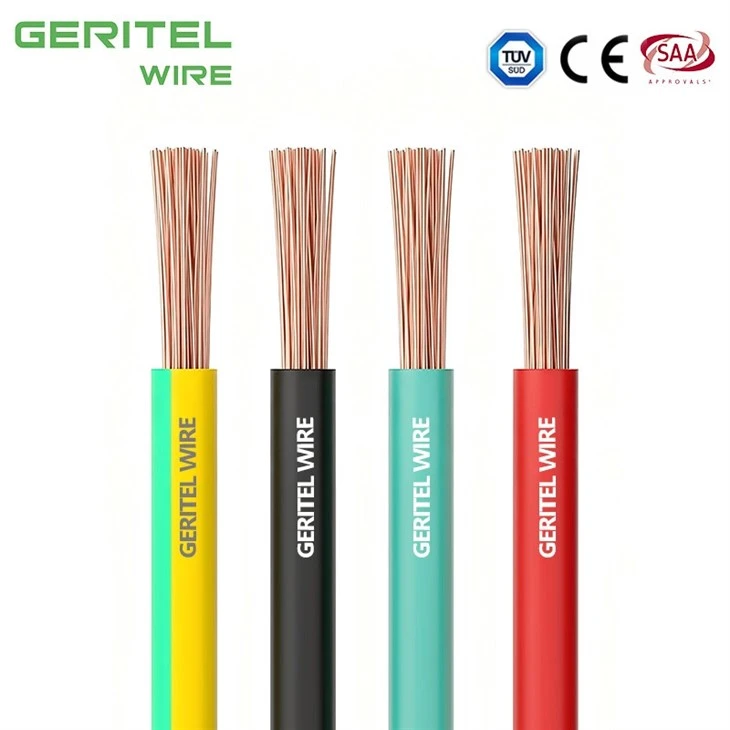

Ruxsat etilgan va himoyalangan o'rnatish uchun moslashuvchan yagona yadroli sim

H07V-K keng tarqalgan bo'lib panel quruvchilarga ko'p yadroli kabel emas, balki har bir sxema uchun bitta moslashuvchan o'tkazgich kerak bo'lganda keng qo'llaniladi. Sifatidaelektr paneli simi, uning nozik mis torlari texniklarga DIN-relsli qurilmalar, terminallar va sim kanallari atrofida o‘tkazgichlarni qattiq qurilish simining qattiqligisiz bukish va o‘rashga yordam beradi. Yupqa torli mis sim konstruktsiyasi, shuningdek, panel ustaxonalarida takroriy kesish-chiziq-buramalarni qayta ishlashni qo'llab-quvvatlaydi. GERITEL WIRE OEM loyihalari uchun standart ranglar, chop etish va qadoqlashni muvofiqlashtirishi mumkin. Himoyalangan o'rnatish kabeli sifatida ko'rsatilganda, H07V-K kuchlanish, harorat va o'rnatish chegaralari doirasida tanlanishi kerak va uzluksiz-egiluvchan tortuvchi-zanjirli kabel sifatida qaralmasligi kerak.

MAHSULOT XUSUSIYATLARI

distribution board wire

Ilovalar

PVX panelli simlar elektr uzatish moslamalarining kalitlarini boshqarish, o'rni va asboblar panellarida va rektifikator uskunalaridagi ichki konnektorlar, motor starterlari va boshqaruvchilari kabi maqsadlarda foydalanish uchun.

XUSUSIYATLAR
Kuchlanish darajasi Uo/U	H05V-K:300/500V H07V-K:450/750V
Harorat reytingi	Ruxsat etilgan: -30 darajadan +70 darajagacha Bukilgan: -5 darajadan +70 darajagacha
Minimal egilish radiusi	Ruxsat etilgan: 6 x umumiy diametr
Dirijyor	5-sinf moslashuvchan mis o'tkazgich
Izolyatsiya	PVX (polivinilxlorid)
Izolyatsiya rangi	Qizil, qora, ko'k, to'q sariq, sariq, oq, yashil/sariq, binafsha, pushti, kulrang, jigarrang
STANDARTLAR	EN 50525-2-31, EN 60228 IEC/EN 60332-1-2 ga muvofiq olovga chidamli UVga chidamli

O'lchamlar

NOMINAL KESIMA MAYDONI mm²

	NOMINAL UMUMIY DIAMETR mm²	NOMINAL OG'IRligi kg/km
	NOMINAL UMUMIY DIAMETR mm²	NOMINAL OG'IRligi kg/km
H05V-K
0.5	2.20	9.1
0.75	2.40	11.7
1	2.55	14.4
H07V-K
1.5	3.00	20.1
2.5	3.65	31.5
4	4.20	46.2
6	4.80	65.1
10	6.25	109.4
16	7.40	165.2
25	9.40	253.4
35	10.40	345.5
50	12.55	492.4
70	14.10	669.3
95	17.20	910.4
120	17.70	1129.4
150	19.60	1401.0
185	23.00	1741.0
240	26.40	2267.5

dirijyorlar

NOMINAL KROSS SECTIONAL MUDDAT mm²	MAKSIMUM DIAMETR O'tkazgichdagi simlar mm	20 gradusda o'tkazgichning MAKSIMAL QARShILIGI ohm/km
NOMINAL KROSS SECTIONAL MUDDAT mm²	MAKSIMUM DIAMETR O'tkazgichdagi simlar mm	Oddiy simlar
0.5	0.21	39
0.75	0.21	26
1	0.21	19.5
1.5	0.26	13.3
2.5	0.26	7.98
4	0.31	4.95
6	0.31	3.3
10	0.41	1.91
16	0.41	1.21
25	0.41	0.78
35	0.41	0.554
50	0.41	0.386
70	0.51	0.272
95	0.51	0.206
120	0.51	0.161
150	0.51	0.129
185	0.51	0.106
240	0.51	0.0801

ELEKTR XUSUSIYATLARI

NOMINAL KROSS EKSIONAL MAYOD mm²	MA'LUMOT Usuli A (YAPILGAN TERMALIKDAGI QUVVAT Izolyatsiya qiluvchi devor va boshqalar) Kuchaytirgichlar		MA'LUMOT USUL B (QUVVATGA yopilgan Devorda yoki ichkarida TRUNKING va boshqalar) Kuchaytirgichlar		MA'LUMOT Usuli C (TO'g'ridan-to'g'ri qirqib olingan) Kuchaytirgichlar		MA'LUMOT USUL F (ERVON HAVODA YOKI TESHKILGAN KAbel yotqizgichlarda va hk. Gorizontal yoki Vertikal va hokazolarda) Kuchaytirgichlar
							Tegish			Bo'sh joy bir diametr
							Tegish			2 Kabellar Bir Fazali AC yoki DC yoki 3 Fazali Kabellar - AC tekis
	2 kabel Bir fazali- AC yoki DC	3 yoki 4 kabel Uch-faza AC	2 kabel Bir fazali- AC yoki DC	3 yoki 4 kabel Uch-faza AC	2 kabel Bir fazali- AC yoki DC	3 yoki 4Kabellar uchta-Bosqich AC	2 kabellar Bir fazali AC yoki DCtekis	3 kabellar Uch-faza ACflat	3 ta kabel Uch-faza ACtrefoil	Gorizontal	Vertikal
1.5	14.5	13.5	17.5	15.5	20	18	-	-	-	-	-
2.5	20	18	24	21	27	25	-	-	-	-	-
4	26	24	32	28	37	33	-	-	-	-	-
6	34	31	41	36	47	43	-	-	-	-	-
10	46	42	57	50	65	59	-	-	-	-	-
16	61	56	76	68	87	79	-	-	-	-	-
25	80	73	101	89	114	104	131	114	110	146	130
35	99	89	125	110	141	129	162	143	137	181	162
50	119	108	151	134	182	167	196	174	167	219	192
70	151	136	192	171	234	214	251	225	216	281	254
95	182	164	232	207	284	261	304	275	264	341	311
120	210	188	269	239	330	303	352	321	308	396	362
150	240	216	300	262	381	349	406	372	356	456	419
185	273	245	341	296	436	400	463	427	409	521	480
240	321	286	400	346	515	472	546	507	485	615	569

SERTIFIKATLAR

switchboard cable

installation wire

QADOQLASH

Roll

Plastik g'altak

Kichik yog'och g'altak

ILOVA

Sanoat boshqaruv paneli

Qayta tiklanadigan energiya manbalariga ulanish

Kommutator simlari

HOLDA

Adelaida aeroportidagi kommutatorni yangilash

Sanoatning asosiy kommutator quvvatini taqsimlash

Asosiy kommutator moslashuvchan kabelni almashtirish

NEGA BIZNI TANLANGAN

30Yillik tajriba
bir martalik{0}}xizmatda

Dongguan Greater Wire & Cable Co., Ltd. Xitoyda professional muhandislik darajasidagi kabel ishlab chiqaruvchisi boʻlib, butun dunyo boʻylab qurilish, sanoat, togʻ-kon sanoati, energetika va infratuzilma loyihalari uchun sertifikatlangan elektr kabel yechimlarini yetkazib beradi.

30 000 m² zavod, 30 ta ishlab chiqarish liniyasi, tajribali muhandislar va qat'iy sifat nazorati guruhi bilan biz xalqaro muhandislik dasturlari uchun ishonchli, kuzatilishi mumkin va mos keladigan kabel mahsulotlarini taqdim etamiz. Mahsulotlarimiz SAA, UL, cUL, VDE, TÜV, Idoralar, CB, IEC, BPS va ISO kabi sertifikatlar bilan quvvatlanadi.

Biz xavfsizlik, sifat, shaffoflik va uzoq muddatli hamkorlikka-sodiqmiz. Xom ashyoni tekshirishdan tayyor mahsulotni sinovdan o'tkazishgacha, har bir partiya barqaror ishlash va ishonchli loyihadan foydalanishni ta'minlash uchun ehtiyotkorlik bilan nazorat qilinadi.

Kattaroq kabel - sertifikatlangan sifat. Ishonchli ta'minot. Muhandislik qiymati.

15K

Tugallangan loyihalar

150+

professional xodimlar

15K

baxtli mijozlar

92+

mukofotlar va sertifikatlar

ZAVOTI UCHUN USKUNALAR

GLOBAL SERTIFIKATLAR

instrumentation panel wire

MIJOLAR RASMLARI

relay panel wire

XALQARO TRANSPORT

Dengiz yuklari

Biz yirik hajmdagi-buyurtmalar uchun ishonchli dengiz yuklarini taklif qilamiz. Tovarlaringiz xavfsiz tarzda qadoqlangan va konteynerlarga jo‘natilgan bo‘lib, -dunyo bo‘ylab portlarga tejamkor yetkazib berishni ta’minlaydi.

Havo yuklari

Tezroq yetkazib berish uchun havo yuk tashish xizmatimiz mahsulotlaringizning xalqaro manzillarga tez yetib borishini, ehtiyotkorlik bilan ishlov berish va yo‘l davomida to‘liq kuzatishni ta’minlaydi.

Xalqaro ekspress

Shoshilinch yuklar kerakmi? Bizning xalqaro tezkor xizmatimiz kichik va oʻrta buyurtmalarni samarali yetkazib beradi va xotirjamlik uchun eshikdan{0}}eshikgacha{1}}va real{2}}vaqt kuzatuvini taqdim etadi.

KOOPERATIV HAMKORLIK

Biz biznesimizni kengaytirish uchun kooperativ sherik qidirmoqdamiz.

Biz bilan qanday hamkorlik qilish mumkin?

Talablaringizni baham ko'ring, professional yechimimizni oling, namunalarni tasdiqlang va tez, ishonchli ishlab chiqarish va butun dunyo bo'ylab yetkazib berishdan bahramand bo'ling - biz bilan ishlash juda oson.

Bizning manzil

2-bino, No. 40 Luxi 2nd Road, Liaobu shahri, Dongguan shahri, Guangdong viloyati, Xitoy

Telefon raqami

+86 136 6257 9592

+86 135 1078 4550

E-pochta

manager01@greaterwire.com

TSS

H07V-K tashqi qoplamaga egami?

Yo'q. Bu odatda aPVX izolyatsiyalangan bir yadroli simalohida tashqi qoplamasiz. Shuning uchun u odatda qoplamali kabel kerak bo'lgan joylarda emas, balki jihozlar, shkaflar, o'tkazgichlar yoki boshqa himoyalangan tizimlar ichiga o'tkaziladi. GERITEL WIRE kiruvchi{2}}materiallar va tayyor mahsulot-sifat nazoratini qo‘llaydi va buyurtma qilingan qurilish uchun mavjud tekshiruv yozuvlari yoki loyiha hujjatlarini muhokama qilishi mumkin.

H07V-K nominal kuchlanish nima?

H07V-K odatda 450/750V moslashuvchan sim sifatida belgilanadi. Voltaj belgisi tanlovning faqat bir qismidir; oqim, o'rnatish usuli, terminalning reytingi, harorat va mahalliy qoidalar ham sxemaga mos kelishini aniqlaydi. Sertifikatlash muhim boʻlgan hollarda, GERITEL WIRE umumiy brend darajasidagi tasdiqlash daʼvosiga tayanmasdan, buyurtma qilingan mahsulot uchun aniq sertifikat hajmini tekshirishi mumkin.

Nima uchun ba'zi etkazib beruvchilar H07V-K panel simini chaqirishadi?

Moslashuvchan panelli sim atamasi keng tarqalgan, chunki H07V-K elektr panellari, kommutatorlar va jihozlar ichidagi nuqta-to-oʻtkazgichlarni ulashda keng qoʻllaniladi. U boshqa o'tkazgich konstruktsiyasini emas, balki bozorni qo'llashni tavsiflaydi. GERITEL WIRE ishlab chiqarishdan oldin markalash va muvofiqlik talablari tasdiqlanganda, OEM identifikatsiyasi va shaxsiy{6}}yorliqli qadoqlashni qo'llab-quvvatlaydi.

H07V-K quvvat va boshqaruv kabeli sifatida tavsiflanishi mumkinmi?

Ba'zi Evropa kataloglari H07V-K guruhini quvvat va boshqaruv kabellari oilalari ostida o'z ichiga oladi, chunki u ichki quvvat, boshqaruv va yordamchi zanjirlarga xizmat qiladi. U bitta yadroli o'tkazgich bo'lib qoladi, shuning uchun uni ekranli yoki ko'p yadroli boshqaruv kabeli bilan aralashtirib yubormaslik kerak. Muhandislik xaridorlari uchun GERITEL WIRE talab qilingan o'rnatishni kabel konstruktsiyasi va bayrog'i bilan taqqoslashi mumkin, agar boshqa kabel oilasi texnik jihatdan xavfsizroq bo'lsa.
